拼接處理器和混合矩陣是在系統集成項目中的常用設備，尤其是拼接處理器，是整個拼接系統的核心設備，混合矩陣也是控制信號輸入輸出的重要設備。兩者之間具有工作原理和功能上的差異。

1、工作原理差異

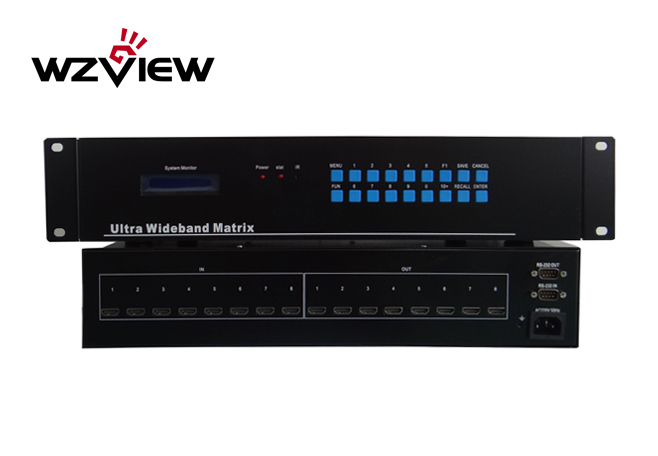

混合矩陣是將多路輸入信號切換輸出到多個顯示設備，一般來說輸入信號數量要大于輸出信號數量。舉個例子，我們想在9塊顯示器上同時監控100個攝像頭傳來的信號，就用混合矩陣來實現即可，通過混合矩陣的信號切換功能，輪換顯示不同的信號圖像。矩陣的類型有VGA矩陣、AV矩陣、RGB矩陣、DVI矩陣、HDMI矩陣、混合矩陣等等。

拼接處理器則是將一個完整的視頻信號劃分成N塊后分配給N個顯示單元(如LED、LCD、DLP、PDP)，在這個由多塊顯示單元拼接成的邏輯大屏上實現輸入視頻的顯示。一般情況下，拼接處理器輸入信號數量和類型取決于用戶需要，輸出信號數量等于顯示單元數量。

2、功能差異

因為工作原理的差異，導致二者的功能差異。混合矩陣只能負責信號的切換，不能處理，不能做效果。拼接處理器功能十分強大，具備矩陣功能的同時，還可以實現任意開窗、漫游、疊加、場景保存與輪換，還具備特效蒙版、視頻疊加、自定義臺標、系統智能檢測、多屏互動等功能。

混合矩陣與拼接處理器的功能不同，在系統集成工程中起到的作用也不同。用戶根據需要進行選配，二者也可以進行聯控。
